Contoh bentuk wiring pada output PLC

AUTOMASI INDUSTRI 2

 CONTOH WIRING INSTALASI PLC
a. Contoh bentuk wiring pada Output PLC
Konfigurasi Output pada PLC | Wiring PLC
Gambar Konfigurasi Output pada PLC (Wiring PLC)
Dalam contoh ini, output 07 yang terhubung ke salah satu sisi lampu, dan sisi lampu lainnya terhubung ke supply positif dan negative supply terhubung ke COM pada PLC. Ketika output on maka arus dapat mengalir sehingga lampu akan hidup.. Output 03 untuk relay terhubung dengan cara yang sama seperti output 07, Ketika output 03 on maka relay akan aktif, arus akan mengalir melalui kumparan relay untuk menutup kontak dan
mengalirkan tegangan 120VAC ke motor.
Bentuk dari ladder diagramnya seperti gambar dibawahnya.

b. Contoh bentuk wiring pada input PLC
Konfigurasi Input pada PLC | Wiring PLC
Gambar Konfigurasi Output pada PLC (Wiring PLC)

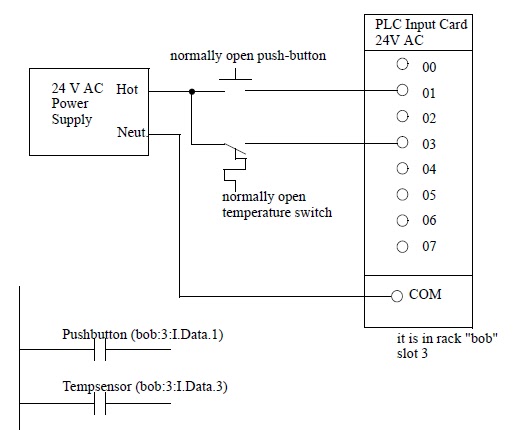

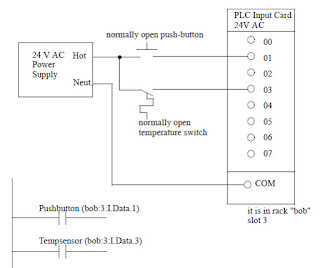

Pada contoh pada gambar diatas ada dua masukan, satu adalah tombol push button NO, dan yang kedua adalah temperatur switch, atau relay termal. Kedua switch ini terhubung dengan tegangan phasa (kalau pada tegangan DC pada terminal positifnya) dan netral (kalau pada tegangan DC berarti terminal negatifnya) dihubungkan ke COM pada PLC.
